拒绝杂质与低效｜探循半导体封装关键材料PSPI聚酰亚胺树脂精制过滤洗涤干燥的“纯净”之路

发布时间：2026-09-28

在高分子材料的浩瀚星海中，有一种材料凭借其“上可耐500℃高温、下可抗?269℃极寒，兼具高强、绝缘、耐辐照等多重绝技”的硬核性能，被誉为高分子材料金字塔的顶端，它就是聚酰亚胺（Polyimide，简称PI）。从航空航天苛刻工况、光伏航天器件，到折叠屏柔性基底、5G高频通信，再到AI算力芯片先进半导体封装，聚酰亚胺正在成为新材料赛道当中具有发展潜力的高性能材料，持续驱动Gao端制造业迭代升级。
随着国内半导体产业高速发展，光敏聚酰亚胺PSPI作为先进封装核心介质材料，广泛应用于晶圆级封装、2.5D/3D异构集成、HBM高带宽存储、Fan?out扇出封装，充当芯片钝化保护层、应力缓冲层、再布线层绝缘介质，直接决定芯片信号传输稳定性与长期工作可靠性。除PSPI之外，电子级聚酰亚胺、低温光敏型聚酰亚胺、聚酰亚胺单体、光固化型聚酰亚胺、水分散聚酰亚胺、纳米级聚酰亚胺微粉、聚酰亚胺气凝胶等细分品类，分别在柔性电子、精密涂层、喷墨打印、航天隔热绝缘等领域打开广阔市场空间，国内市场需求持续走高，国产替代进程不断提速。

聚酰亚胺材料性能上限很高，但产业化落地门槛同样突出。高分子合成完成之后的过滤、洗涤、精制、干燥后处理工序，是决定蕞终产品纯度、热稳定性、介电性能、批次一致性的关键环节。对于半导体级PSPI材料而言，微量金属离子、外来固体颗粒物、残留溶剂，都会直接造成光刻图案缺陷、介电损耗上升，降低芯片封装良率，这也让后处理装备成为制约Gao端聚酰亚胺国产化的一道技术壁垒。

国产替代加速，聚酰亚胺树脂精制后处理技术壁垒亟待突破
当前国内聚酰亚胺产业快速扩张，但Gao端电子级产品与海外前沿仍存在差距，后处理工艺短板尤为凸显。聚酰亚胺树脂生产具有多品种、小批量的特点，传统生产普遍采用箱式静态干燥、双锥干燥器等常规设备完成干燥工序。
传统工艺模式下，物料需要在反应釜、过滤设备、干燥设备之间多次转运，物料暴露于开放环境，极易引入外来颗粒物、金属离子污染；
箱式静态干燥属于静态受热，物料受热不均匀，干燥周期长，溶剂残留波动大，批次稳定性差；
双锥干燥设备搅拌剪切模式有限，针对纳米级PI微粉、气凝胶这类易抱团、热敏性强的物料，容易出现结块、局部过热降解等问题，难以匹配电子级材料严苛的品质指标。

不少研发型、中小型新材料企业沿用传统设备开展聚酰亚胺试制与小批量生产，在过滤洗涤、干燥环节缺少密闭化、一体化解决方案，无法严格管控杂质、金属离子、溶剂残留指标，产出的产品只能满足普通工程塑料需求，难以达到半导体封装、显示领域电子级准入门槛，制约国内PSPI、纳米聚酰亚胺微粉等Gao端材料的产业化落地。同时传统工艺废液处理复杂，有机溶剂回收难度大，生产综合成本偏高，环保压力突出。

Gao端聚酰亚胺产业的发展，不仅需要突破聚合合成配方技术，更需要配套的精制后处理装备实现密闭、低污染、高效提纯。无锡双瑞机械深耕过滤、洗涤、干燥一体化装备研发制造，针对电子级聚酰亚胺全系列物料特性，打造筒锥式过滤洗涤干燥三合一机组、重载型单锥真空干燥机两大核心装备，为PSPI光敏聚酰亚胺、聚酰亚胺单体、纳米级聚酰亚胺微粉、聚酰亚胺气凝胶等材料提供一站式精制解决方案，打通从合成物料到高纯成品的密闭生产链路。

创新不止：双瑞机械推出聚酰亚胺树脂精制过滤洗涤干燥一站式解决全案
针对不同品类聚酰亚胺物料的物性差异，双瑞机械构建分层装备方案，覆盖从高纯单体、PSPI光敏树脂，到纳米微粉、气凝胶的多样化生产需求。

(1) 电子级聚酰亚胺：筒锥式过滤洗涤干燥三合一机组
筒锥式过滤洗涤干燥三合一机组将搅拌反应、加压/真空过滤、多级复浆洗涤、真空干燥、密闭卸料集成于同一密闭腔体之内，整套流程无需物料跨设备转移，从源头规避转运带来的粉尘、金属离子污染风险，适配PSPI光敏聚酰亚胺、高纯聚酰亚胺单体、光固化聚酰亚胺等高洁净等级物料的精制生产。
设备筒体与锥段设置加热夹套，内部配置空心轴与变角度变导程空心螺旋搅拌装置。过滤阶段，螺带搅拌与过滤介质贴合，实现薄层滤饼过滤，提升过滤效率；洗涤阶段，设备内部完成多次复浆搅拌洗涤，深度脱除残留单体、盐类杂质与金属离子；干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同步供热，配合真空环境实现低温真空干燥；完成处理后，依靠底部无死角球阀实现密闭出料，降低物料损耗，保障批次之间性能稳定，同时可配套溶剂回收系统，实现洗涤有机溶剂回收复用，降低生产成本与环保压力。

(2) 聚酰亚胺树脂干燥：大型重载式单锥真空干燥机

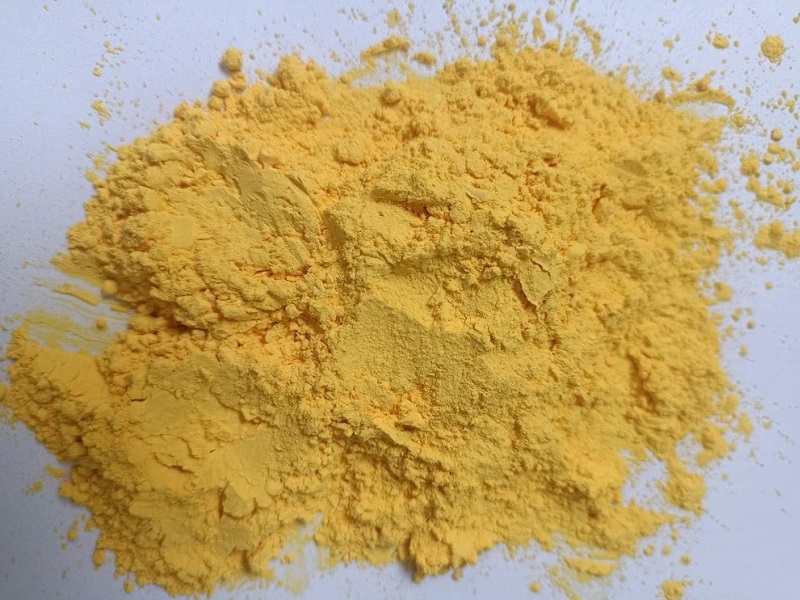

针对纳米级聚酰亚胺微粉、水分散聚酰亚胺、聚酰亚胺气凝胶这类热穿透差、容易抱团结块的物料，双瑞机械开发大型重载式单锥真空干燥机，专门解决超细粉体干燥过程结块、干燥不均、溶剂残留超标等行业痛点，兼顾小试、中试到大生产规模化产能需求。

探循半导体封装关键材料PSPI聚酰亚胺树脂精制过滤洗涤干燥的“技术迭代”

(1) 聚酰亚胺树脂精制过滤洗涤干燥三合一的工作原理
- 整套筒锥式三合一设备为筒锥复合结构，物料自顶部投料进入腔体，可直接在设备内完成合成后熟化搅拌；
- 完成反应之后，依靠加压或者真空负压完成固液分离，滤饼留存于设备内部，母液排出；
- 之后向设备内注入洗涤溶剂，启动内部螺旋搅拌，物料充分复浆混合，开展深度洗涤，除去未反应单体、副产物、金属离子杂质；洗涤完成再次压滤排液；
- 随后开启夹套、空心螺带加热，腔体抽真空，在密闭惰性保护气氛下完成低温真空干燥；
- 干燥结束后，底部球阀直接密闭出料，全流程不打开腔体，物料全程密闭，隔绝外界污染，适配半导体PSPI材料对低金属离子、低颗粒物的严苛要求。

(2) 聚酰亚胺树脂精制过滤洗涤干燥三合一的性能优势
- 全密闭无物料转移，严控杂质污染：过滤?洗涤?干燥?卸料全工序同一腔体完成，消除物料转运过程引入粉尘、金属离子的风险，满足电子级聚酰亚胺洁净生产要求。
- 复浆深度洗涤，提纯效果优异：搅拌复浆模式，滤饼和洗涤溶剂充分接触，相比简单淋洗，更有效脱除微量残留单体、副产物与金属离子，适配PSPI、高纯PI单体精制需求。
- 全域协同加热，低温真空干燥：筒体夹套、锥段夹套、空心轴、空心螺带多重供热，换热面积充足，真空低温干燥，保护光敏基团，避免热敏性聚酰亚胺树脂热降解，保障材料热稳定性与光刻性能。
- 无死角密闭出料，产品收率高：特殊锥底结构搭配气动出料球阀，减少物料残留，提升成品收率，保障不同批次产品一致性。
- 工艺柔性强，适配多品类物料：一套设备可以适配PSPI光敏聚酰亚胺、聚酰亚胺单体、光固化聚酰亚胺等多种物料，满足新材料企业多品种小批量的生产特点；可配套溶剂回收系统，实现有机溶剂回收再利用，降低生产成本，减轻环保压力。

电子级聚酰亚胺树脂专用单锥真空干燥机的技术改进
针对纳米级聚酰亚胺微粉、聚酰亚胺气凝胶这类易抱团、热穿透差、超细易扬尘的物料，双瑞重载式单锥真空干燥机做多项针对性结构创新，解决行业共性难题。
(1) 变螺距内加热螺带搅拌器
设备内部配置双内加热变螺距螺带搅拌器，空心螺带内部通入热媒实现内加热，叠加筒体外部螺旋夹套，整体有效换热面积大幅提升。
- 变螺距结构驱动物料产生轴向、径向、周向三维复合运动，物料不断提升、回落，实现充分掺混；
- 螺带设置错开式锯齿刮料结构，破碎抱团结块物料；底部设置可调节刮板，贴合锥底底板，消除底部静态死角。
- 空心螺带采用特殊循环流道设计，保证热媒循环通畅，传热稳定，针对粘度大、热穿透差、容易滚球抱团的聚酰亚胺微粉、气凝胶粉体实现高效强制传热，干燥均匀，减少局部过热降解风险。
(2) 无死角出料真空球阀
锥底配置专用气动出料球阀，密封球面紧贴底板平面，出料无死角，蕞大程度降低粉体残留，提升成品收率；整机可实现在线清洗，满足电子化学品洁净生产的清洗要求，规避不同批次之间交叉污染。
(3) 锥底压缩空气脉冲吹扫装置（脉动真空干燥）
干燥后期物料内部溶剂向外扩散阻力大，干燥速率下降。锥底脉冲吹扫装置可在不破坏真空工况前提下，通入加热后的氮气脉冲流化物料，打破固气两相平衡，改变物料运动轨迹，强化内部溶剂向外迁移，加速溶剂蒸汽被真空系统抽除，缩短干燥周期，降低终残留溶剂；同时消除锥体底部物料堆积死角，物料温度分布更加均匀，兼具防爆、物料惰性保护作用，适配光敏聚酰亚胺、气凝胶等对氧气敏感的物料。
(4) 干燥温度和主轴转速智能化控制
针对聚酰亚胺物料干燥特性，设备搭载智能化工艺控制系统。干燥初期物料含湿量高，系统执行低温、低转速工艺，避免溶剂急剧汽化造成物料抱团结块；随着含湿量逐步下降，自动提升转速与加热温度，提升干燥效率。针对不同PI物料，可存储多套工艺曲线，实现工艺可复现，保障不同批次产品性能一致性，适配热敏性聚酰亚胺物料的安全干燥需求，避免高温损伤高分子结构。
(5) 防堵式脉冲真空袋滤器
聚酰亚胺纳米微粉粒径细小，干燥过程中粉体容易随蒸汽飞扬，极易堵塞真空过滤滤芯，造成真空失效。双瑞配置防堵脉冲真空袋滤器，滤芯选用PTFE涂层滤材；设置压差监测，压差达到阈值自动触发氮气脉冲反吹，清除滤袋表面积粉，保障真空通道持续通畅；滤筒支持在线拆卸清洗，兼顾超细粉体捕集与设备稳定连续运行，解决纳米聚酰亚胺微粉干燥滤袋堵塞行业痛点。

以“提纯”之名护航算力“芯”
AI算力芯片、先进封装产业快速发展，倒逼上游PSPI光敏聚酰亚胺、电子级聚酰亚胺材料向更高纯度、更低杂质、更稳定批次性能迈进。材料配方的突破，需要匹配高性能后处理装备作为落地载体。如果精制过滤洗涤干燥环节存在短板，即便聚合合成工艺取得突破，也难以产出满足半导体封装严苛指标的聚酰亚胺产品。
无锡双瑞机械，立足精细化工、电子新材料装备领域，深刻理解电子级聚酰亚胺、低温光敏型聚酰亚胺、聚酰亚胺单体、光固化型聚酰亚胺、水分散聚酰亚胺、纳米级聚酰亚胺微粉、聚酰亚胺气凝胶的物性与生产痛点。依托筒锥式过滤洗涤干燥三合一、重载单锥真空干燥机两大核心装备矩阵，把密闭化、低污染、高效率、智能化的工艺理念融入装备设计，帮助新材料企业解决聚酰亚胺后处理过程杂质管控、结块、溶剂残留、批次不稳定等现实难题，助力国产Gao端聚酰亚胺材料实现稳定量产。
