制药、化工、农药、食品等行业的粉体干燥创新专利锥形螺带干燥机

发布时间:2020-06-30

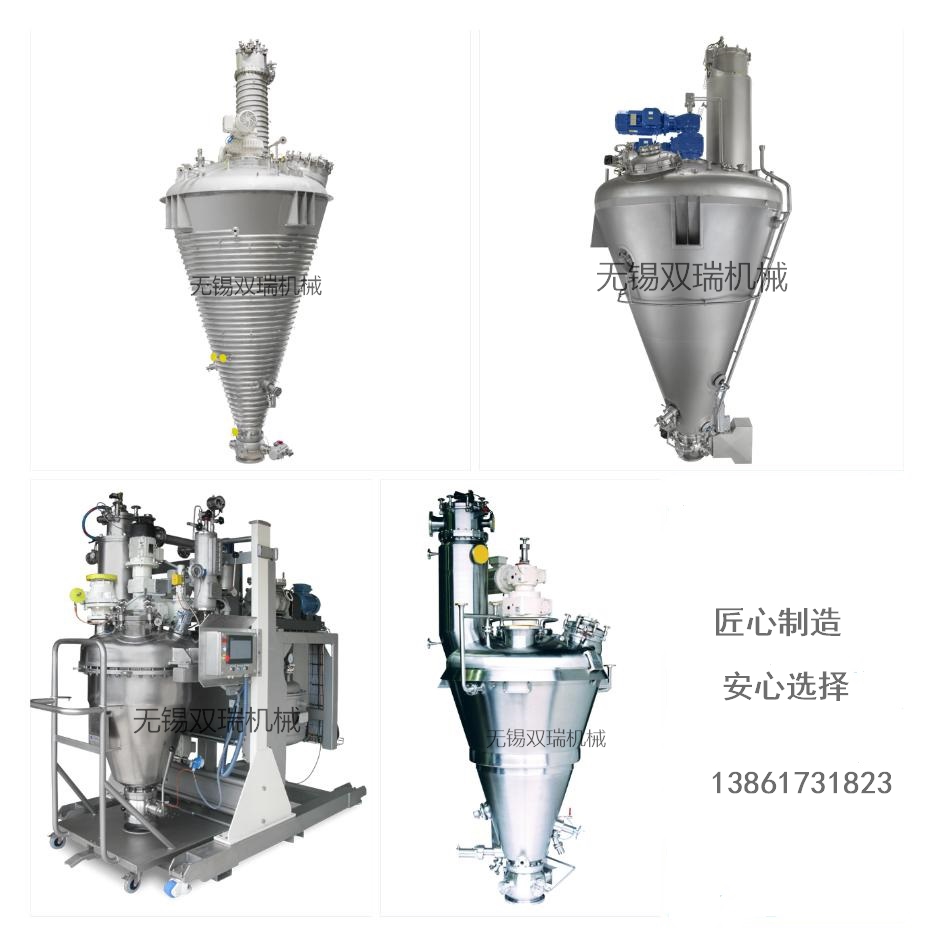

新一代锥形螺带干燥机 设备概述:



 无锡双瑞机械有限公司消化和吸收国外螺带真空干燥机技术后,成功研制开发的新一代真空干燥混合设备,该设备是集干燥、粉碎、真空减压、混粉为一体,由电机、减速机、机架、机械密封、过滤器、螺带搅拌器、带夹套加热的锥型筒体和卸料阀等部件组成,可实现全过程为封闭的连续操作,它的干燥效率是同等规格SZG系列双锥回转真空干燥机的3~5倍,主要应用于制药、化工、农药、食品等行业的粉体干燥。







新一代锥形螺带干燥机 工作原理:



      螺带真空干燥机主体立式静止,内部加热的螺带进行圆周搅拌提升运动,物料进入干燥腔体后利用夹套和搅拌螺带对物料接触加热,物料被螺带有序的搅动,翻转、提升、瀑落,使物料不断的与加热腔壁接触而进行强制热交换,受热挥发的溶媒在真空状态下被抽走,从而达到快速干燥的目的。

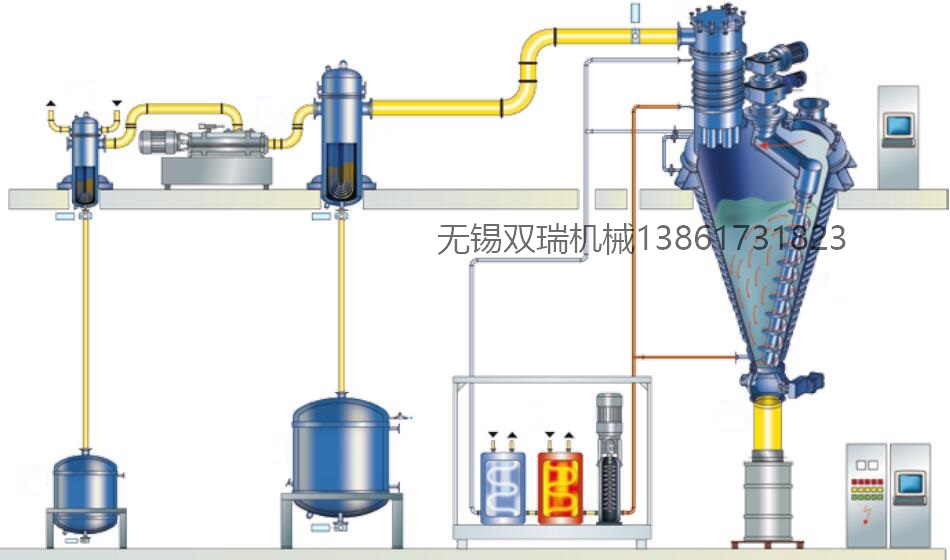

     螺带真空干燥机由加热锥体设有加热夹套,热源为热水、导热油或低压蒸汽,从而使锥体内壁保持一定的的温度。变频调速电机经平行斜齿轮减速机,驱动单螺带搅拌器旋转,带动物料沿锥型筒旋转并自下而上提升,物料到达*点后由重力和惯性作用,自动流向旋涡中心回到锥型筒体底部,整个过程使物料在锥型筒体内强制加热,相对对流、掺混,热量在物料中相互扩散,使物料作全方位的不规则往复运动,完成物料同单螺带和筒壁表面进行高频率传热交换,在短时间内达到加热干燥的效果。从而使物料内部水份不断蒸发,在真空泵的作用下,水蒸汽由真空泵引出,如须回收液体可加冷凝器、回收液储罐回收。干燥完成后,打开下部的出料阀出料。

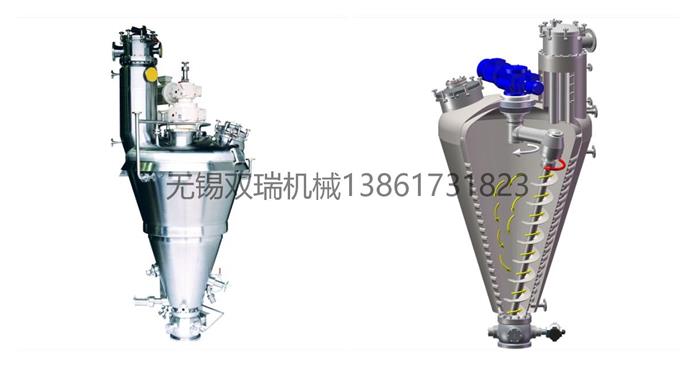

新一代锥形螺带干燥机 结构和特点:





1、设备与物料接触部分均采用“GMP”要求材料制作。



2、顶部驱动,设备在进料、干燥、混合、出料工艺过程中与外界空气无接触,无泄漏,无死角。



3、设备腔体的设计、制造、检测按照压力容器要求进行。



4、转动联结部位采用GMP要求认可的双端面干式机械密封,无异物掉落。



5、腔体、搅拌桨带有加热流道,搅拌桨有序均匀的带动物料进行热交换,加热面积大。




6、干燥过程中物料不挂壁不结块。



7、与物料接触部位光洁度:Ra≤0.4um(表面钝化或电解抛光)



8、设在线取样器。



9、设阀顶死角反吹口。



10、运行平稳,保护晶形。



11、运行能耗成本低、混合效率高。



12、操作简单,维护方便。






相关标签:锥形螺带干燥机,单锥螺带干燥机,新型干燥设备,
