筒锥式过滤洗涤干燥专利设备在二氟磷酸锂生产中的应用

发布时间：2020-06-18

作为新型的移动便携式电源，锂离子电池比传统的铅酸电池和碱性电池具有更高的比容量和放电电压，而且对环境污染小。目前，锂离子电池，主要作为便携式移动电源，手机电池，并并广泛应用于电动车，汽车等作为动力电池使用。由于国家政策上的大力支持，以及近年来锂离子电池技术的积累，锂离子电池产业获得了巨大发展，并且还会由于政策鼓励和技术进步，迎来持续的发展。但是，目前锂离子电池还存在许多缺陷，在锂盐的开发上，传统的六氟磷酸锂不能满足锂离子电池在极端条件下的使用。本发明提出的二氟磷酸锂可以改善锂离子电池的高低温性能，使其在零下20℃的循环稳定性明显提高，并且再高温条件下可以形成更为稳定的SEI膜，可以有效阻止电解液腐蚀电极和集流体，从而改善锂离子电池的高低温性能。另外，二氟磷酸锂比起六氟磷酸锂，具有更好的稳定性，对水和氧的耐受性，明显强于六氟磷酸锂。因此二氟磷酸锂作为一种新型的锂盐添加剂，具有很大的工业价值。

锂离子电池的能量密度较高，已在小型的电子产品中被广泛的使用，因此，锂离子电池要求具有高容量、长寿命、高倍率性及安全性等性能。商用锂离子电池中常用电解液的组成为：溶剂为碳酸乙烯酯、碳酸丙烯酯等环状的碳酸酯，及碳酸二乙酯、碳酸二甲酯等链状的碳酸酯，不同组成的电解液会很大程度地导致电池性能上的差异。

目前，二氟磷酸锂的生产方法有很多。比如，用六氟磷酸锂和水反应制备二氟磷酸锂，采用这种方法生产，反应过程不易控制，且副产物众多，对生产非常不利。另外市面上采用六氟磷酸锂和碳酸锂在非质子性溶剂中制备二氟磷酸锂的方法，但是用该方法只能得到二氟磷酸锂的非水溶液，不能得到高纯度的二氟磷酸锂，非常不利于二氟磷酸锂的推广，而且，该盐溶液中，或多或少会有一些有机杂质和氟化锂，这些杂质可能会对电池的性能产生不利的影响。

综上所述，现有的二氟磷酸锂的制备方法，工艺复杂，副产品众多，非常不利于二氟磷酸锂的工业化和推广。而且现有的二氟磷酸锂加工过程中过滤洗涤干燥分开操作，非常麻烦，而且对于二氟磷酸锂的加工比较粗糙。针对上述问题，急需在原有的二氟磷酸锂过滤洗涤干燥装置上进行创新设计。无锡市双瑞机械有限公司看中这一潜在市场，利用自身的工程师团队经过几年的研究和探索，终于成功研发出具有自主知识产权的二氟磷酸锂用筒锥式过滤洗涤干燥装置，以解决上述背景技术中提出加工粗糙和操作麻烦的问题。

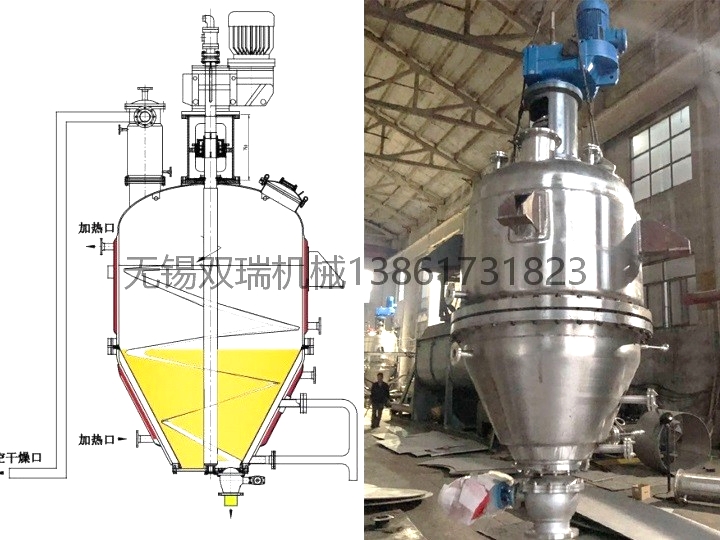

二氟磷酸锂用筒锥式过滤洗涤干燥装置 设备结构和原理：

二氟磷酸锂用筒锥式过滤洗涤干燥装置，包括外壳、第一电机、洗涤仓、第三过滤网和出料口，所述外壳的底侧设置有支撑座，所述第一电机位于支撑座顶端的外侧，且支撑座中间设置有过滤仓，所述过滤仓的上方预留有进料口，且过滤仓内部通过支撑架和第二电机相连接，所述第二电机下侧安装有转轴，所述转轴的底端安装有第二过滤网，且第二过滤网的上方设置有第一过滤网，所述洗涤仓位于过滤仓的下方，且洗涤仓的右侧上方预留有通水口，所述第三过滤网位于洗涤仓内部中间，且第三过滤网和第三电机相连接，所述第三电机位于右侧支撑座的上端，所述洗涤仓的上方和下方均安装有电动伸缩板，且洗涤仓的下方设置有干燥仓，所述干燥仓的右侧上方固定有气泵，且干燥仓的两侧设置有加热丝，所述出料口位于干燥仓的底部。

 优选的，所述过滤仓、洗涤仓和干燥仓关于支撑座构成转动结构，且过滤仓、洗涤仓和干燥仓的转动角度为0-360°。

 优选的，所述过滤仓和干燥仓为锥形设计，且过滤仓和干燥仓的大小相等。

 优选的，所述第二电机和第一过滤网构成转动结构，且第一过滤网和转轴为一体化结构。

 优选的，所述第一过滤网的漏孔直径大于第二过滤网的漏孔直径，且第一过滤网的面积小于第二过滤网的面积。

 优选的，所述第三过滤网的漏孔直径小于第二过滤网漏孔直径，且第三过滤网的尺寸直径和洗涤仓的截面内径相等。

二氟磷酸锂用筒锥式过滤洗涤干燥装置 突出优势：

 与现有技术相比，本实用新型的有益效果是：该二氟磷酸锂用筒锥式过滤洗涤干燥装置，实现过滤、洗涤和干燥的一体化，操作简单，而且对于对二氟磷酸锂加工也更加精细，节省了人力，提高了加工效率和生产质量，第一电机的作用，带动装置进行旋转，便于对二氟磷酸锂的洗涤和干燥，第二电机的作用，带动第一过滤网和第二过滤网旋转，方便对二氟磷酸锂过滤的更精细，且避免二氟磷酸锂堆积在一起，影响过滤的速度，第三电机的作用，方便将二氟磷酸锂进行旋转，更换位置，便于对洗涤好的二氟磷酸锂进行干燥。
